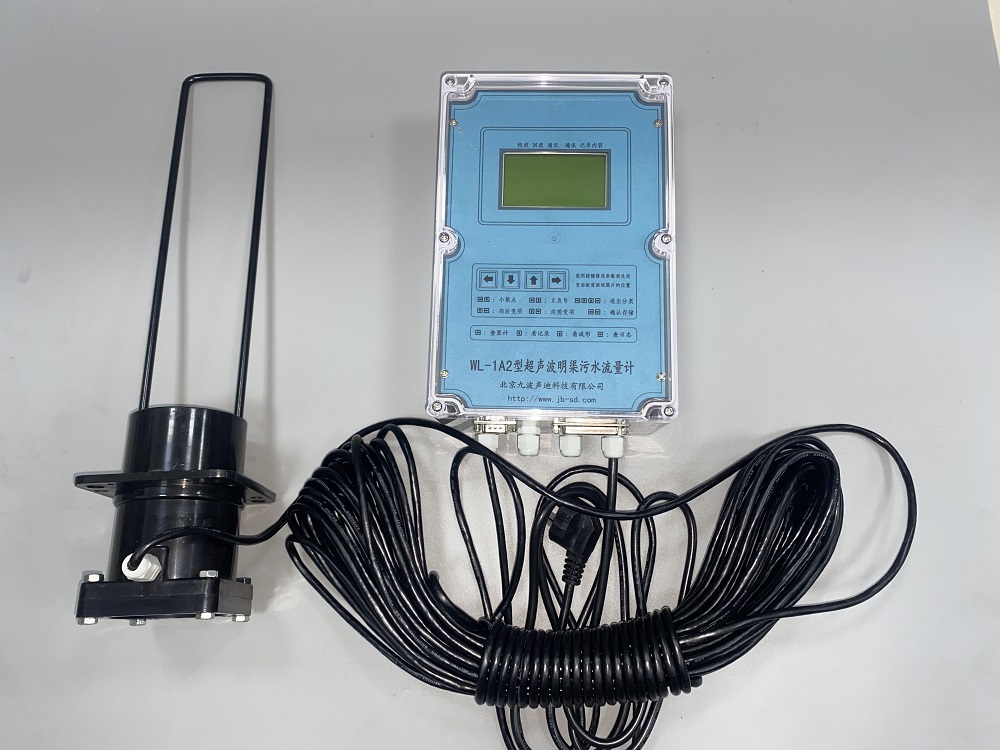

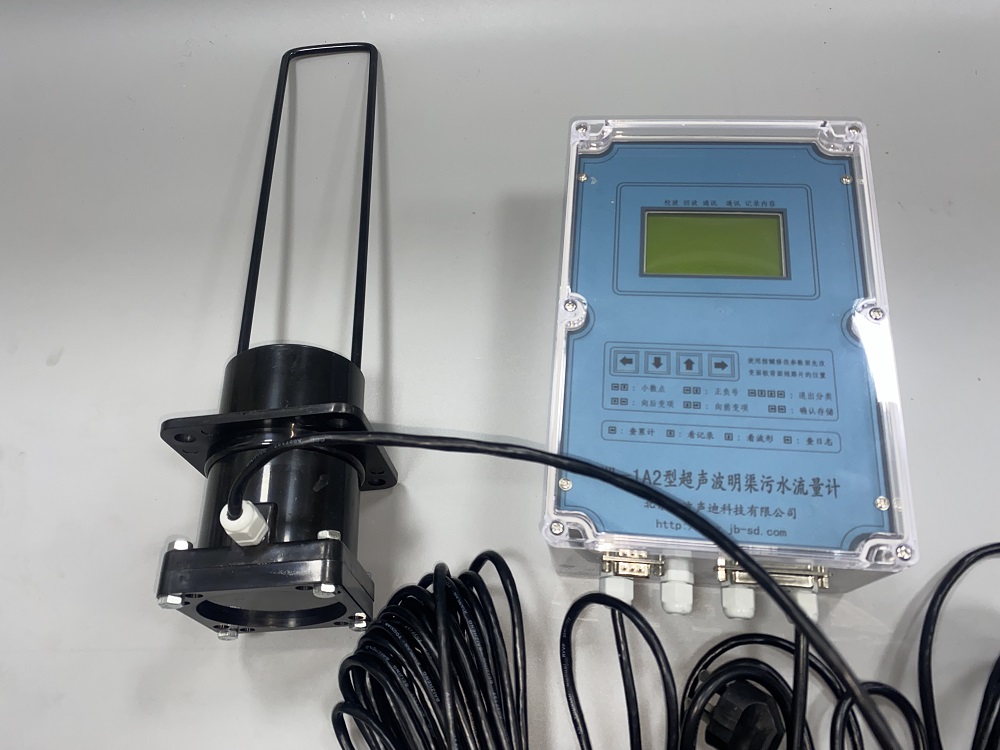

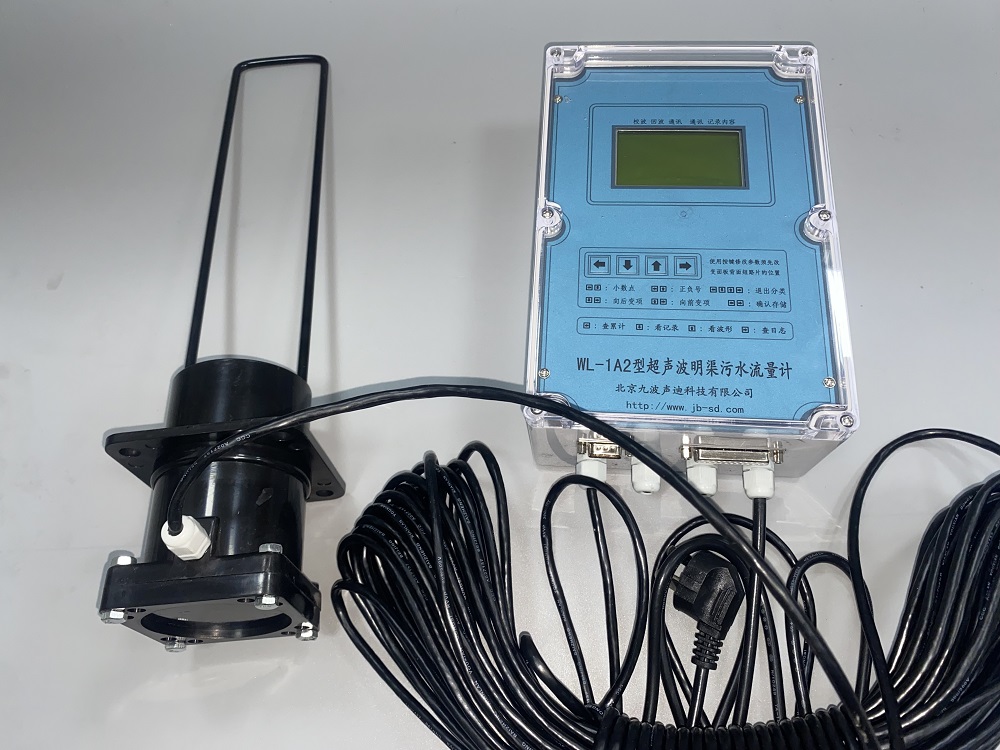

产品简介
与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的
流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形
式的仪表具有更高的可靠性。
工作原理
明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠
内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（图三）。
使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽
B、开口角度、上游堰坎高度p有关。
测量范围 | 0.1升/秒～10米3/秒 (量程与配用堰槽有关) |
累计流量 | 99999999米3 |
测距范围 | 0～10m |
测距精度 | 3‰ |
流量精度 | 1%～5％（取决于堰槽的精度） |
盲 区 | 0.25m～0.5 m |
分 辨 率 | 1mm |

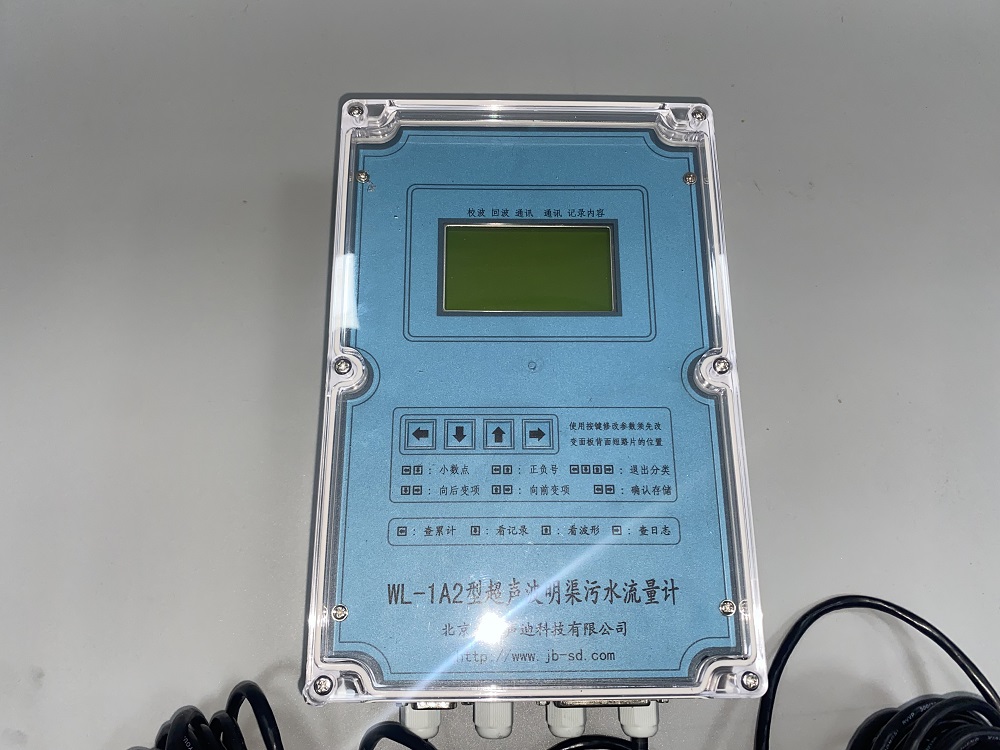

仪表显示 | 自带LCD显示液位高度、流速、流量 |
模拟输出 | 4～20mA 输出瞬间流量 |
数字输出 | RS485协议 |
供电电压 | DC24V / AC220V |
环境温度 | －20℃～ ＋60℃ |
防护等级 | IP65 |
安装方式 | 支架或法兰安装 |
