差压式流量计(孔板，喷嘴，文丘里管等)在用来测气体和蒸汽流量时，流体过节流装置，在节流件两边都要产生一定的压差，节流件的下游静压降低，因而出现流束膨胀，流束的这种膨胀使得节流装置的输出(差压)-输入(流量)关系同不可压缩流体之间存在一定的偏差，如果不对这种偏差进行校正，将会导致流量示值偏高千分之几到百分之几，在β和△p/p₁均较大的情况下甚至可高达10%。可膨胀性系数(expansibilityfactor)ε就是为修正此偏差而引入的变量。

此变量有节流件上游可膨胀性系数ε₁和节流件下游可膨胀性系数ε₂之分，在流量表达式中若用ε₁，则流体密度必须采用上游流体密度ρ₁，若用ε₂，则必须采用下游流体密度ρ₂。

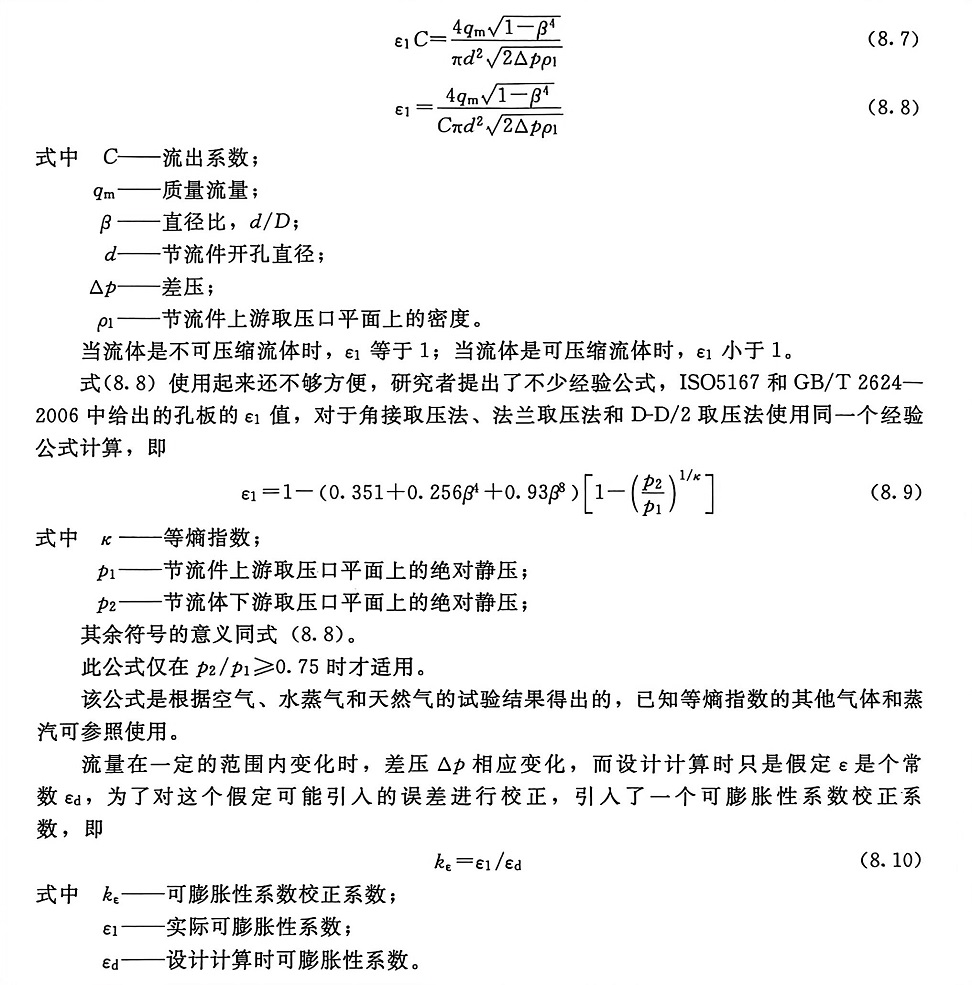

孔板的ε₁值是用实验方法确定的，这是一项严格而复杂的测试工作。只有在测得流量系数α的基础上，用不同气体，在不同的工作压力下才能测得。考虑到流体的可压缩性，对给定的节流装置利用可压缩流体(气体)进行示定时，由式(8.7)可求得ε₁C值，该值取决于雷诺数、差压值和气体等熵指数。式中流出系数C为在相同雷诺数，用液体直接标定而确定的数值，因此可膨胀性系数为由式(8.8)所确定的一个系数。

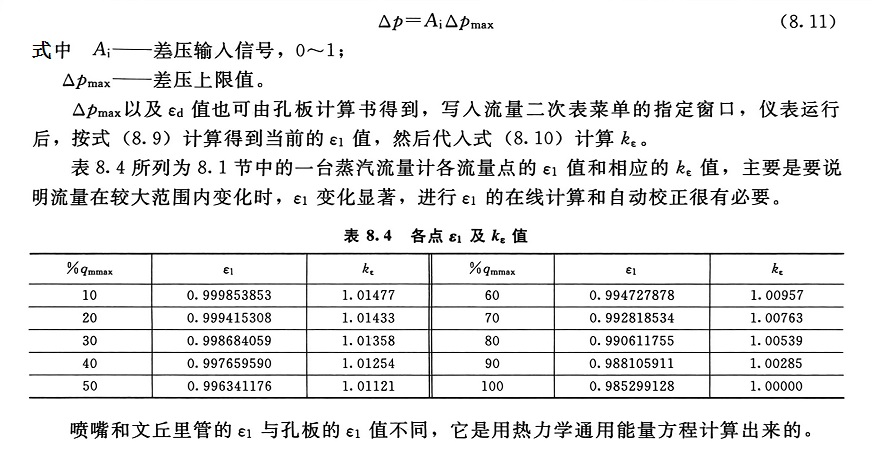

        使用式（8.9）计算当前可膨胀性系数一般在流量二次表内进行。将孔板计算书中的β和κ写入菜单中的指定窗口，p₁则由流量二次表的压力输入信号计算得到。而△p由流量二次表的差压输入信号按下式计算得到。
