一、用途和特点
FC 6000D型双量程流量演算器是一种特殊用途的流量演算器，它与双量程差压流量计配合，实现整个流量测量范围内量程高端的流量演算和量程低端的流量演算，从而提高量程低端的系统精确度，扩大流量测量范围度。
这种仪表具有普通FC6000型通用流量演算器的功能，也可以具有FC6000PLUS型流量演算器的功能。
二、硬件结构

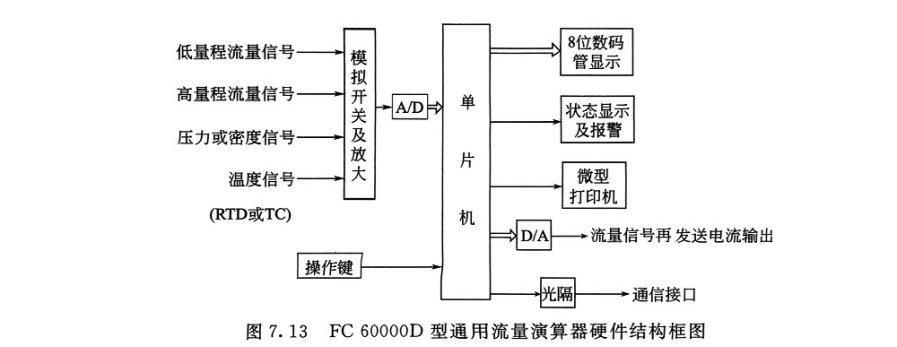

图7.13所示的硬件结构，除了普通FC6000型流量演算器所具有的压力信号输入通道和温度信号输入通道之外，还有两个模拟流量信号输入通道，其中一个输入低量程流量信号，另一个输入高量程流量信号。
三、信息流程图

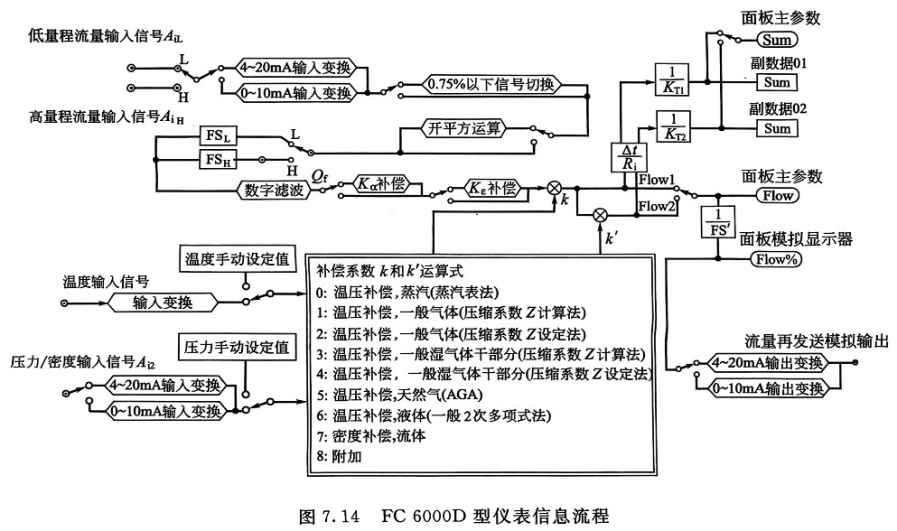

图7.14所示的信息流程中，低量程流量输入信号、高量程流量输入信号以及它们所对应的量程数值FSL、FSH、由软开关自动切换。其余部分同普通的FC6000相同。
四、高低量程的切换

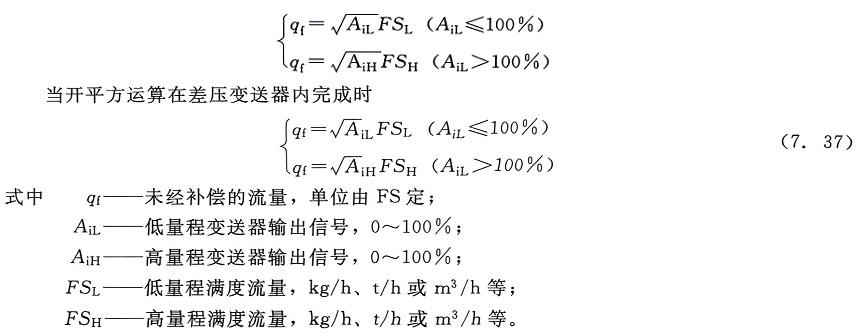

高低量程的切换是要完成下面的表达式：
当开平方运算在流量二次表内完成时：
在切换点附近的切换由软件自动完成，一般约定，低量程变送器信号≤100%（20mA）时，低量程变送器信号有效；低量程变送器＞100%时，高量程变送器信号有效。
从前面的分析可知，由于高量程差压变送器总有一定的误差存在，低量程差压变送器和二次表的输入通道也会有一定的误差存在，在进行高低量程切换时，qf值可能会有一定幅值的跳动，这主要是由高量程差压变送器的误差引起的。
为了防止在切换点附近出现频繁切换和与之相伴随的流量示值的晃动，在设计切换程序时，一般应考虑设计一个切换死区。
软件设计人员往往还设计一个两路流量输入电流显示功能，由于两台差压变送器输入的是同一路差压信号，两路电流信号所代表的差压值和与此差压相对应的未经补偿流量值是相同的，所以在低量程有效时，两路电流的数值有相应的函数关系。举个例子：低量程变送器输入电流如果为16mA，高量程变送器输入电流就应为6.078mA。必要的时候观察一下两路电流示值，如果与应有的函数关系基本相符，则表明几台仪表都是正常的。
