间接法测量组分变化气体的质量流量

  众所周知，采用温度、压力和压缩系数补偿的方法可以用来测量气体质量流量，但这仅限于组成稳定或组成只有很小变化的一般气体，这时，组成对流体密度的影响可予忽略，因此对测量示值的影响也可忽略。

对于组成变化较大的气体，组成对流体密度的影响就不能忽略了。例如在炼油厂、石化厂，有些石油加工过程中的石油气组成变化很大，流体标准状态密度在较大的范围内变化。有的可燃气体系统变化范围可达0.1554~2.0321kg/m3，这时，如果仍然将流体标准状态密度当作常数来处理，最大测量误差就将达百分之几十，这是不允许的。

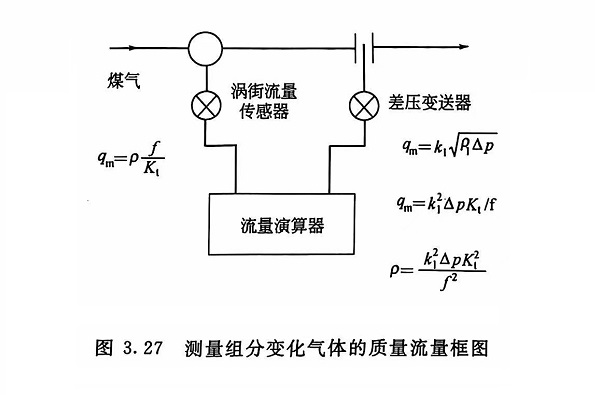

采用涡街流量计与孔板差压式流量计串联并同流量演算器一起组合而成的测量系统能很好地解决这个问题，其原理框图如图3.27所示。

  求得理论密度后，还可用式(3.76)计算理论质量流量，用以校验仪表的质量流量示值。这一方法尤其适合流体组分变化频繁、变化幅度大的对象，但需两台流量计，对于管径较大的对象，投资略大些。所以，对于组分变化不频繁、变化幅度也不很大的对象，例如天然气流量测量，可用温度、压力补偿，再配上组分修正的方法，更可节约投资。

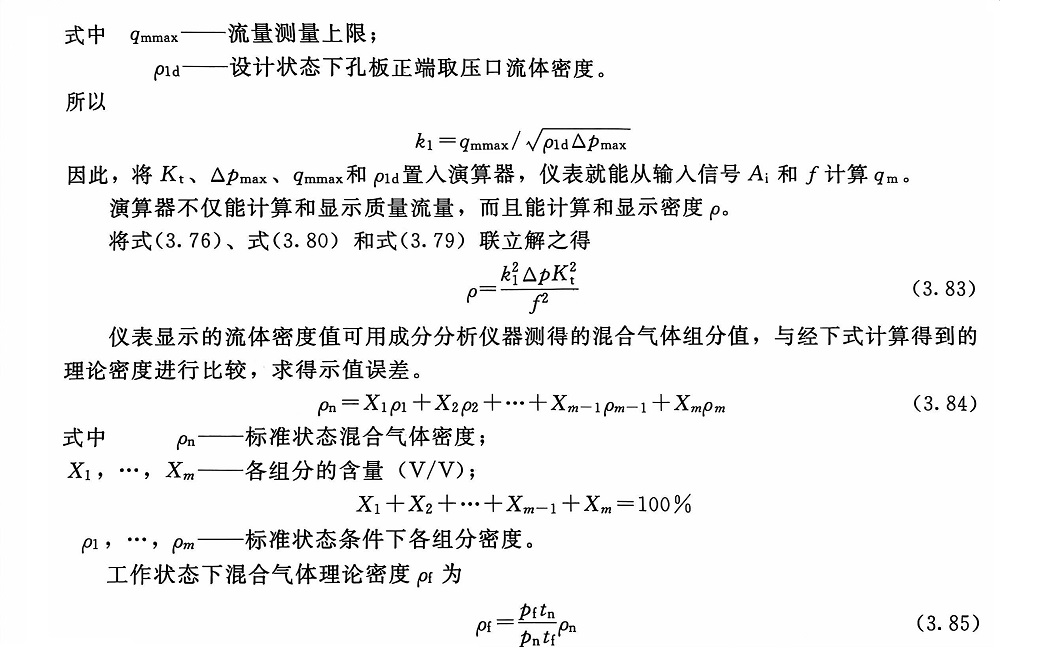

使用这个方法进行组分补偿时，选择几个变化幅度较大的组分定期用仪器进行分析，并用人工方法修改流量演算器中相应窗口的组分设置值，用新的分析值取代原有的设置值。仪表运行后就可按式(3.84)和式(3.85)计算流体密度，进而计算质量流量或标准状态体积流量。

智能流量演算器是工业仪表，采用演算器完成上述演算不仅精确度高，可靠性好，而且安装使用方便。
