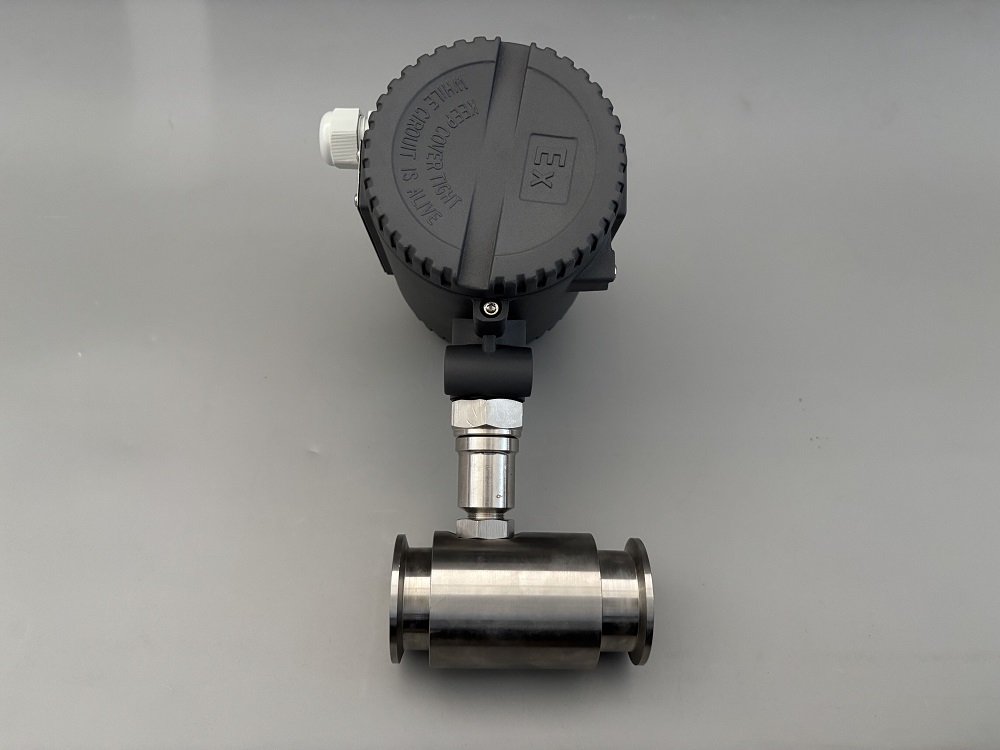

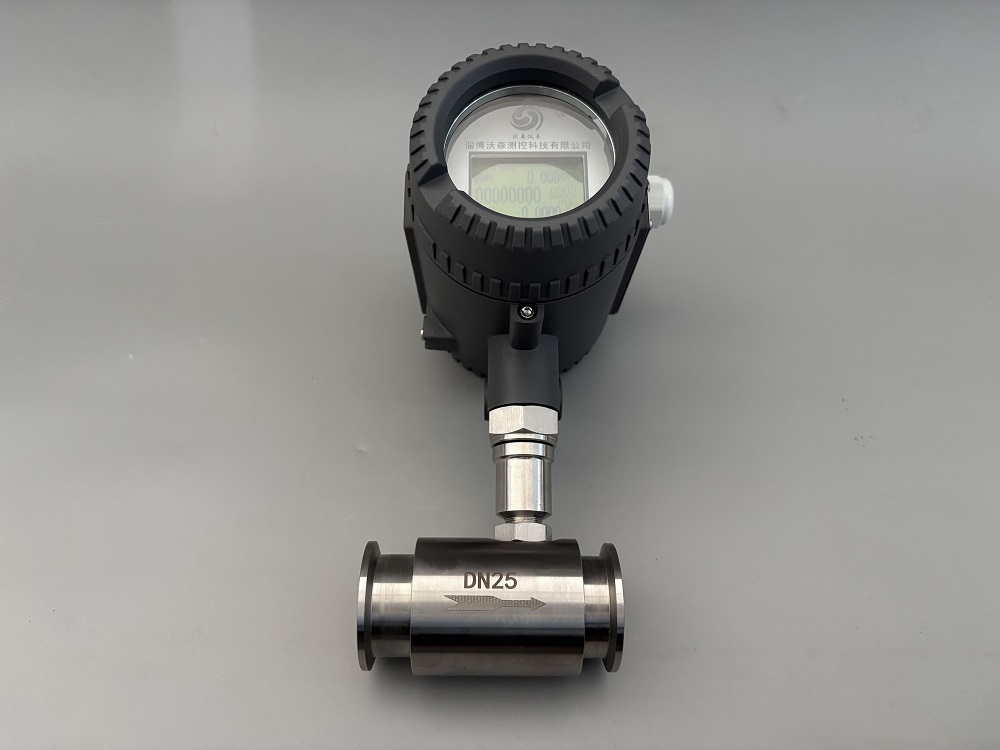

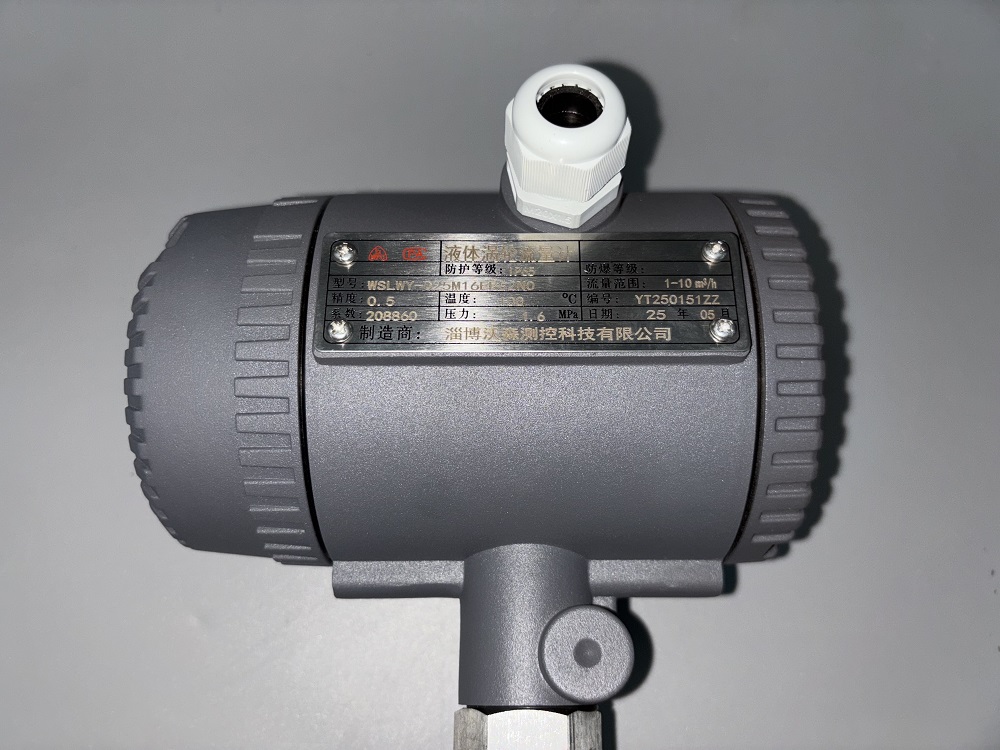

卫生型液体涡轮流量计产品概述:
卫生型液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复
现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢不起腐
蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-
6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超
量报警等，是流量计量和节能的理想仪表。
卫生型液体涡轮流量计技术参数:
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
仪表口径（mm） | 4、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250 |
精度等级 | ±0.5%R、 ±1%R、±0.2%R（需特制） |
量 程 比 | 1:10；1:15；1:20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-20℃～+150℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa |
信号输出功能 | 脉冲信号、4～20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 | 外电源：+24VDC±15%； 内电源：1组3.0V10AH锂电池 |
信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
防爆等级 | ExiaIICT4或ExdIICT6 |
防护等级 | IP65或更高（可订制） |
测量范围及工作压力
仪表口径 （mm） | 正常流量 （m3/h） | 默认安装方式 及耐压等级 | 可选安装方式 及默认耐压等级 | 特制耐压等级 |
（MPa） | ||||
DN4 | 0.04～0.25 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN6 | 0.1～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN10 | 0.2～1.2 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN15 | 0.6～6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN20 | 0.8～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN25 | 1～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN32 | 1.5～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN40 | 2～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN50 | 4～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN65 | 7～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN80 | 10～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN100 | 20～200 | 法兰安装、1.6Mpa | 4.0、6.3、12、16、25 | |
DN125 | 25～250 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN150 | 30～300 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN200 | 80～800 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 |
