一、现象

用环室孔板流量计测量湿空气流量，正负压管扫线后示值正常，但数小时后，流量示值逐渐变小。

二、检查与分析

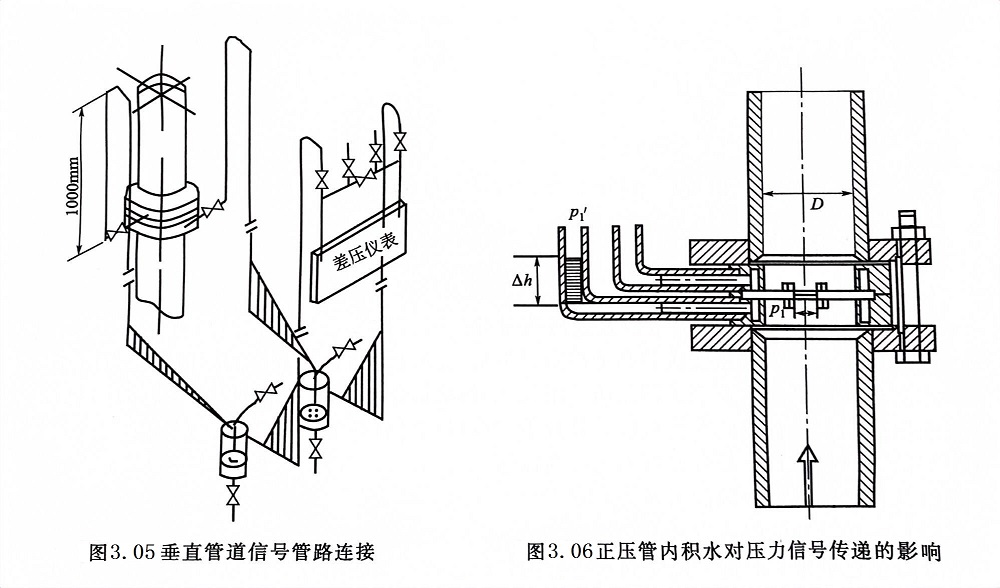

图 3.05是环室取压差压装置安装在垂直工艺管道上时信号管路的规定安装方法。假定工艺管道中气体自下而上流动，那么，负压信号管路中可以保证没有凝液，因为信号管路内的凝液能畅通无阻地流回工艺管道。而正压信号管情况就不同了。因为正压信号是从均压环引出的，被测湿气体中的凝液充满差压装置的正端均压环空腔是毫无问题的(如图3.06所示)，在正压管内气体压力同节流件正压端完全相等时，U形管两边液位高度相等。在此基础上，如果节流件正端压力上升，则将均压环空腔中的水压向信号管路，按照流体静力学关系式可知，正压管内的压力比节流件正端压力低一些，其数值同U形管两边液位高度差相等，从而引起差压信号的传递失真。

清除信号管内积水的临时方法是扫线，依靠工艺管中的压力足够高的气体将积水冲走排到管外。但不久又依然如故。

彻底清除上面所述管路内积水的方法是将差压装置取压方法改为法兰1in取压或D-D/2径距取压。

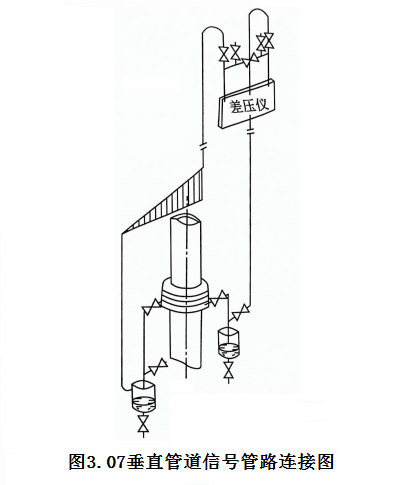

图 3.07所示的信号管路连接方法，也是有关资料中推荐的用于湿气体流量测量的典型连接方法。但是在大管径孔板流量计中，也存在一些问题。尤其是在雨天、雾天和大气湿度高的季节，空气中夹带的水较多，水滴自下而上撞击在节流件上，其中一部分进入均压环的空腔，进而流入沉降器，于是沉降器很容易被装满，现场巡回检查时，每天都可以排出很多水，如果遇上假日无人排污，就极有可能水满为患。

另一个方法是利用冷凝水作介质传递差压信号。流量计投运前，先在冷凝罐内灌满水，投运后，由湿气体中的小水滴，维持罐内液位。
