一、现象
隔离罐中隔离液液位高度不相同引入的误差有多少?
二、解答
(1)隔离液液位高度不相等引入的误差计算

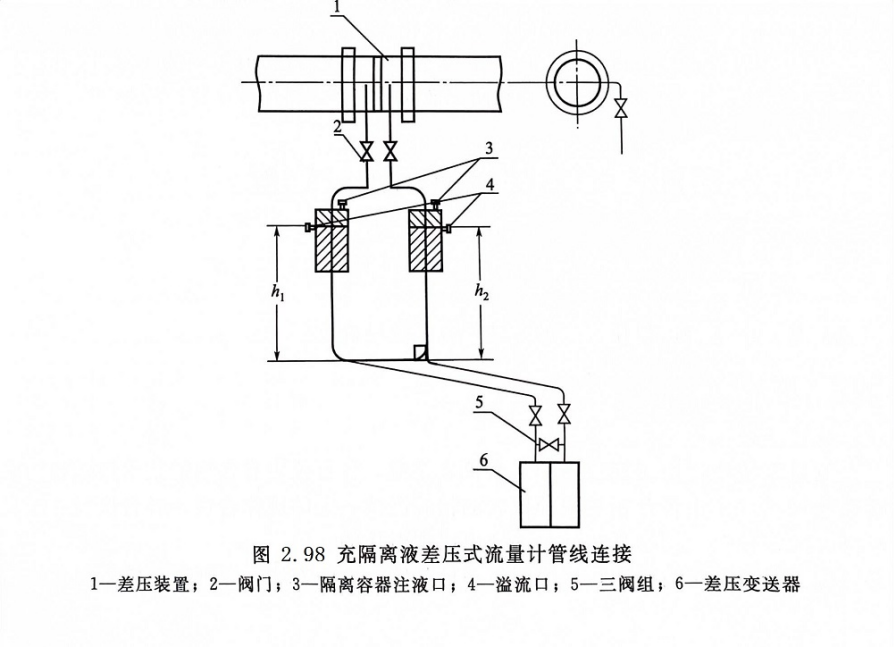

导压管线中带隔离器是为了利用隔离液将腐蚀性介质同差压变送器隔离，如图2.98所示。隔离液刚刚充灌时，通过三阀组的平衡阀能使两只隔离容器中的隔离液液位高度相等，但运行一段时间后由于隔离液泄漏或在运行时误开平衡阀等原因，导致隔离液液位高度不相等，从而引入附加差压。其值可用式（2.99）计算:
(2)防冻液液位高度不相等引入的误差
防冻液的作用与隔离液不同，但两者充灌方法相同，液位高度不相等所引起的误差计算方法相同，引起液位高度不相等的原因也相同。

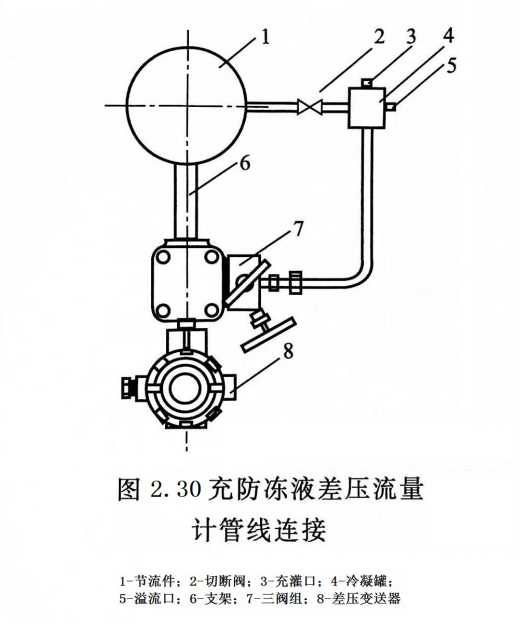

图2.30所示为用来测量蒸汽流量的差压式流量计的典型结构。冷凝罐上的溢流口一般开在罐的上中部，充灌时，将三阀组上的3只阀打开，充灌到两只冷凝罐的溢流口有防冻液流出为止。
(3)对隔离液的要求
①良好的化学稳定性。
②对仪表、隔离罐和管道等与隔离液接触的部分不应有腐蚀作用。
③与被隔离的流体(液体或气体)之间不会互溶。
④在当地最低的环境温度条件下也不致凝固、结晶。
⑤ 黏度较低，便于充灌。
⑥与被隔离的流体(液体)之间有合适的密度差。
从式(2.99)可知，隔离液密度与被测介质密度之差越大，相同的高度差所引发的附加差压越大，所以在起到隔离作用的前提下，密度差宜小一些。
(4)对防冻液的要求
对防冻液的要求，除了要满足隔离液的各项要求之外，还要求有良好的高温适应性。例如作为蒸汽的防冻液，在与凝结水接触时，不能汽化。一般说来，冷凝罐的上方是蒸汽，此处蒸汽的温度与压力有关，当压力为10MPa时，其饱和水温度高达310℃，为了避开高的温度，可将溢流口开在冷凝罐的中部或下部，并在防冻液充灌完毕，再用冷水将冷凝罐灌满。
