一、现象

电磁流量计示值以固定的频率上下跳动。

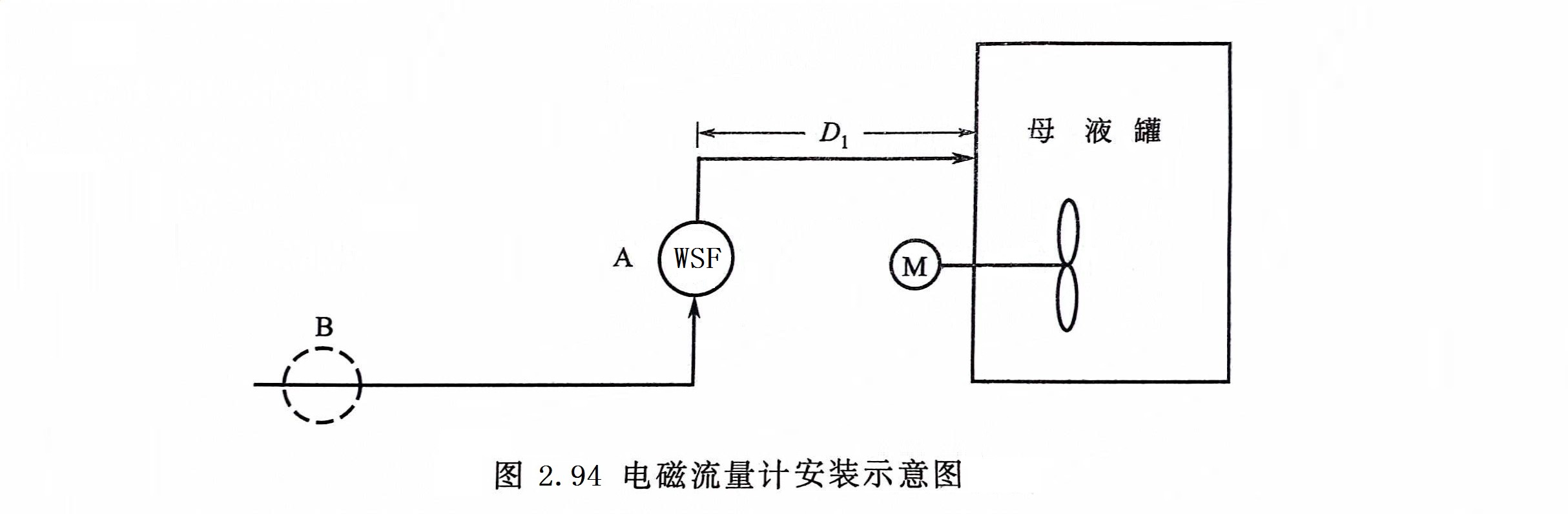

江苏某化工厂一段工艺流程如图2.94所示，母液经电磁流量计从前一设备送向母液罐。仪表投运后，流量示值以固定频率上下跳动，DCS显示器上显示的瞬时流量历史曲线成一根很宽的带子。现场检查后直管段长度及接地等安装条件均符合要求，未查出原因。一次偶然机会，母液罐内的搅拌器停止运转，发现流量示值自己恢复稳定，向操作工调查工艺操作上有何变化，才知母液罐内的搅拌器停止转动。经进一步检查发现，此搅拌器是侧壁安装，而且其位置距安装流量计的进料管管口仅1m左右，很明显是搅拌器桨叶以固定的周期翻起浪波，使得进料口处的阻力周期变化导致管内流速脉动。电磁流量计出口端到容器壁的距离D₁太近，仅约1.5m，使流量计出口流速不稳，流量示值产生有规则的摇摆。后将流量计从A位置改到B位置，远离原安装位置约10m，流量计示值趋稳定。

二、讨论

(1)示值脉动的危害

本例中所说的流动脉动对仪表积算总量影响还不大，因为搅拌器桨叶引起的脉动频率较低，其数值远远低于所选电磁流量计的激励频率，所以尽管流量示值大幅度周期性摆动，但其准确度并无明显变化，其影响仅仅是示值难以读数和DCS中趋势曲线无法制作。

(2)脉动幅值过大时的原因

脉动流的平均值如果离标尺上限不远，则脉动峰值很容易超过上限而进入饱和区，导致仪表示值偏低。

(3)结论

①本实例中的流动脉动，是由搅拌器转动时其叶片泛起的波浪阻挡母液管出口引发的。

②本实例中，处理流动脉动带来的不良后果的方法是将流量计移到离脉动源较远的地方，通过管阻将脉动衰减。
