一、提问

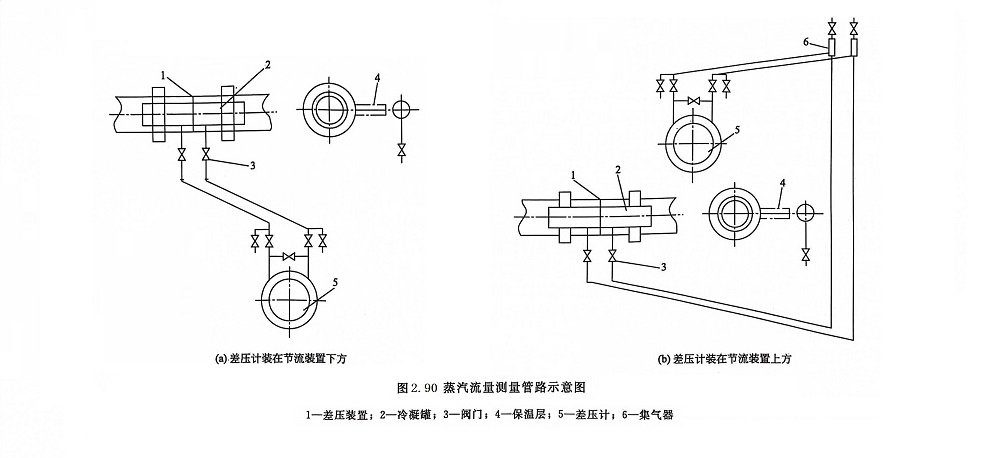

某热电公司问：有些文献中提出差压式流量计用来测量蒸汽流量时，将导压管上的切断阀装在冷凝罐后面，如图2.90所示。
(1)做法是合理的
这要从冷凝罐的基本任务说起。冷凝罐的两个基本任务之一是将差压装置两个取压口之间的气相差压信号不失真地转换成凝结水的差压信号，从而将差压变送器与高温介质隔离开来。任务之二是在差压变化时，差压测量仪表(很早以前是差压计，现在是差压变送器)的正压室或负压室要从冷凝罐吸收一定容积的凝结水，由于冷凝罐截面积较大，所以罐内液面波动可忽略，从而可使差压计测量到的差压与差压装置送出的差压非常接近，这样可改善流量测量系统的动态特征。
随着差压变送器制造技术的改进，变送器内膜盒的面积和位移量越来越小，差压变化时从冷凝罐内吸收的凝结水容积可忽略不计，所以这第二项任务已基本取消。
从图 2.90中可看到，切断阀之前的导压管和冷凝罐都是焊死的，不存在维修问题，设置切断阀主要是考虑切断阀下游仪表、导压管及管件的维修。
切断阀设置在冷凝罐的下方，对切断阀的型式也无过高要求，一般取针形阀，只要通径足够大，开表时能让管道内的空气顺畅上升，凝结水顺畅下降就行。
(2) 冷凝罐的其他任务
冷凝罐除上述基本功能之外的其他功能，例如在其上方开一个防冻液充灌口，并在侧面开一个溢流口，这样冷凝罐前面如果无切断阀，就无法对这些口进行维修。所以，在冷凝罐与取压口之间增设一道阀，这道阀的选型要比冷凝罐下面的阀要求高。因为此处流体温度高，又因为要求直通。
为了提高可靠性，设置在冷凝罐前面的切断阀应采用焊接方法与导压管连接。
(3)对原有安装图的改进

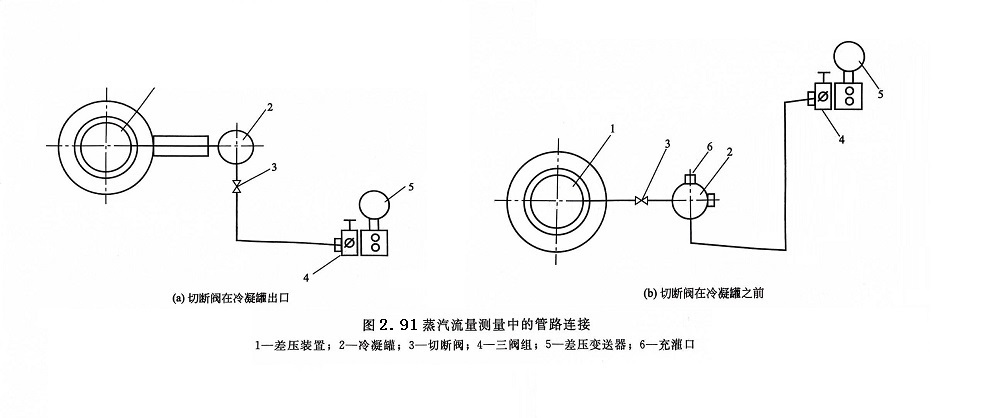

其实，差压计改成差压变送器后，图形可大大简化，阀门可以少装，集气器也可省掉，因为差压变送器高低室上的排气阀可以完成排气任务。改进后的安装图如图 2.91所示。图中的水平段引压管保持规定坡度，使管内空气能顺畅地进入母管。如果没有坡度，则管内气体不容易排尽，有朝一日钻进高低压室，将会引起变送器的零点漂移。
