一、提问

用凝结水称重法验证蒸汽流量计准确度时应如何操作?

二、解答

(1)用凝结水量验证蒸汽流量计的准确度

有许多蒸汽用户是取用蒸汽中的热量，此蒸汽经过流量表计量后，送用热设备，蒸汽放出热量后变成质量相等的凝结水，然后从疏水器排出。将一段时间内的凝结水收集起来，测量其质量，然后与同一段时间内蒸汽表所计的总量比较，验证蒸汽表的准确性，是在流量计安装使用现场经常使用的简单而易行的方法，但应注意下面两点。

①凝结水在排出疏水器时总有少量的饱和水因突然减压而闪蒸变成蒸汽逃逸。进行总量比较时应予考虑。最好是将疏水器排入装有适量冷水的容器底部，从而使残余的蒸汽重新变成凝结水，测量之。

②如果流经流量计的是饱和蒸汽，必须考虑其中夹带的水滴对平衡计算的影响。现在使用涡街流量计测量蒸汽流量的方法应用十分普遍，而涡街流量计对蒸汽中的水滴基本不响应，而在疏水器的排出液中却包含了这些水滴，因此，如果蒸汽的湿度为5%，那么，凝结水总量比蒸汽流量表所计的总量高5%则属正常。困难的是蒸汽的湿度究竟是多少难以测量。在进流量计之前，如果管道上装有疏水器，则可将分层流动的水排放掉，这时蒸汽中的水滴含量约为0~5%(质量比)。

(2)利用蒸汽性质表中的数据计算疏水器出口逃逸的蒸汽质量

如果疏水器工作正常，管道内的蒸汽并不会通过疏水器排入大气。疏水器排水时，有蒸汽逸出其实不是疏水器漏汽，而是因疏水阀前的饱和水温度高于100℃，而从疏水阀出口排出的水必定为100℃(大气压力为101.325kPa时)，两者之间的温差则为部分饱和水汽化提供了热量。

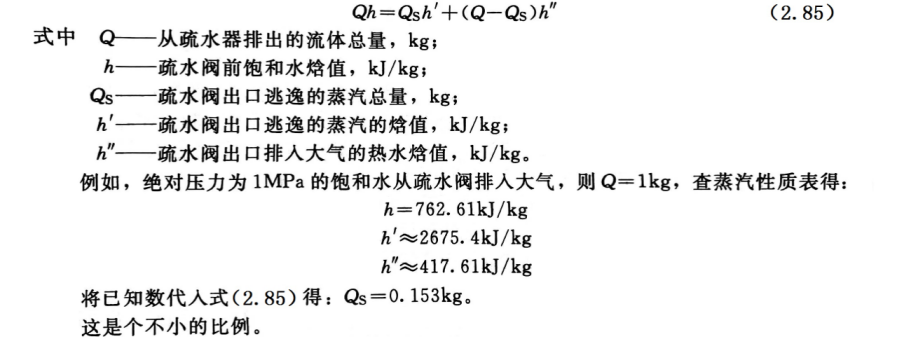

这部分蒸汽的质量可利用式(2.85)计算得到。

因为饱和水从疏水阀中排出属等焓变化，所以根据热量平衡方程式由下面的等式成立：
