一、存在问题

上海某化工厂的DN400循环水管道安装了一套阿牛巴流量计，由于工艺管道标高较低，检测杆从水平管道的上方插入，仪表投运后，流量示值正常。但随着时间的推移，流量示值逐渐降低，3天后流量示值降到0，从正压管最高点的气体收集器内排出很多气体。排尽正负压端气体收集器内积气后，仪表示值恢复正常，但数天后，又旧病复发。

二、分析与改进

(1)分析

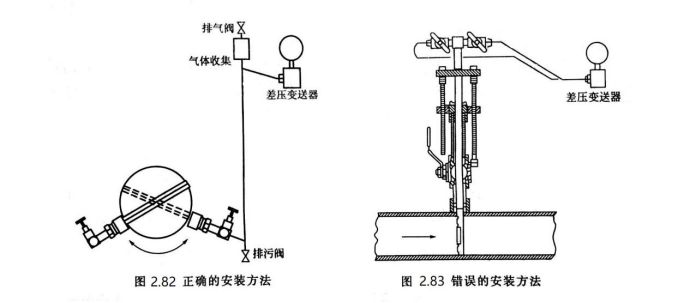

该台流量计的安装犯了一个错误，就是用阿牛巴流量计测量水流量时，阿牛巴检测杆应从工艺管道的水平直径以下插入(如图2.82所示)，这样,形成一段液封，从而使水中析出的气体无法进入导压管内。

但实际安装如图2.83所示，水中析出的气体进入导压管内，并很快将气体收集器装满，继而空气占据导压管，影响差压信号的准确传递。

(2)为什么正压管气体收集器内空气容易积满

原因是正压管与阿牛巴检测杆的迎流面开孔相通。水在流过检测杆时撞击在检测杆上，水中析出的气体从迎流面开孔钻入导压管，并因其密度小而上升到气体收集器。

(3)水中的气体是从哪里来的

水中总是溶解有空气，循环水在用泵送往用户之前，一般均经冷却塔冷却，并在曝气池内存放，与空气充分接触，所以，水中溶解的空气达到饱和程度。溶解在水中的这种空气，因输送过程中水温升高或其他原因，从水中析出，进入导压管，就要影响流量测量。

(4)解决方法

将阿牛巴在工艺管道上按图2.82进行改装。

三、反馈的信息

按图2.82改装后，测量正常，气体收集器内再也没有很多气体进入，从而使流量计得以长期稳定运行。
