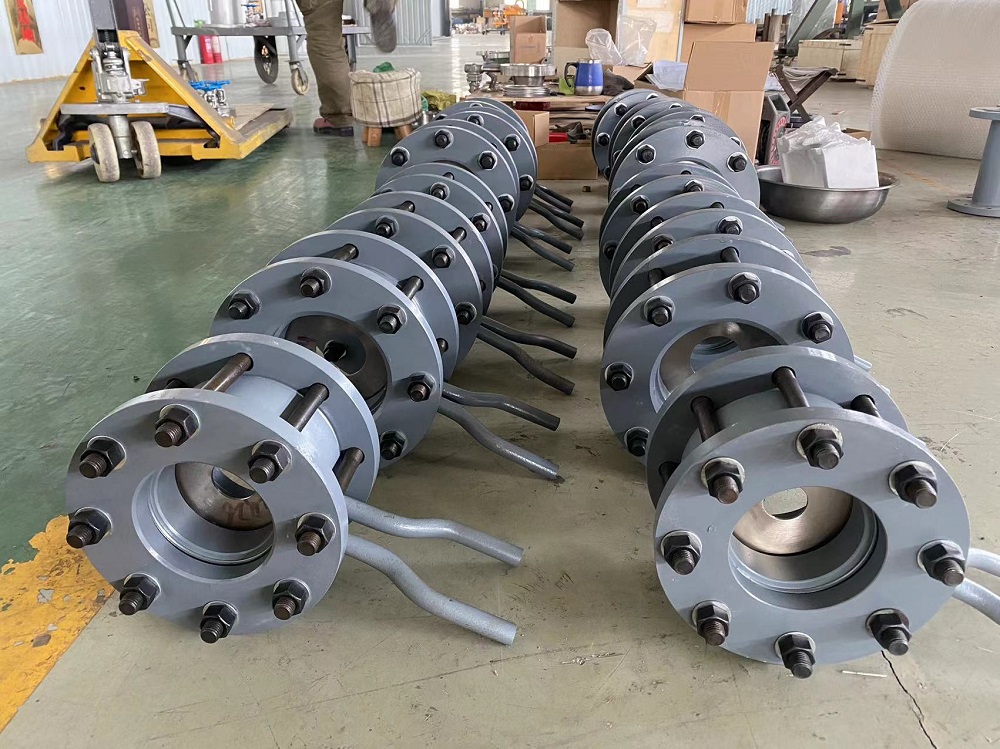

孔板流量计产品概述
标准孔板流量计有着悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可
靠的实验数据和完善的国际（ISO5167-2003）、国家标准（GB2624-2006）。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用
最广泛的仍然是差压式流量计。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。

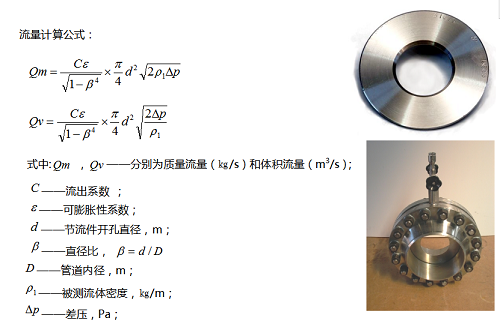

孔板流量计测量原理

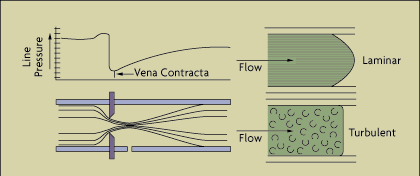

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也
就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。
孔板流量计主要技术参数
公称直径 | 25mm≤DN≤2400mm |
公称压力 | PN≤42Mpa |
工作温度 | -50℃≤t≤550℃ |
孔 径 比 | 0.10≤β≤0.75 |
雷诺数范围 | 当0.10≤β≤0.56时 5000≤ReD，当0.45≤β≤0.75时 10000≤ReD |
精 度 | 1.0级，1.5级，2.0级 |
连接方式 | 焊接、法兰连接 |
五、结构形式

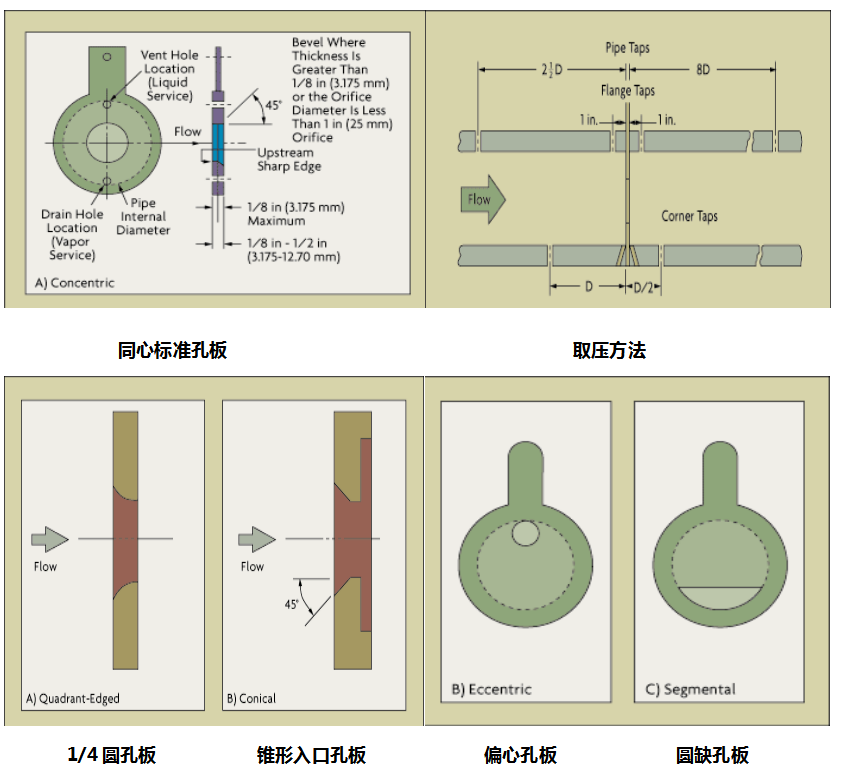

孔板流量计根据开孔形式和安装方式分为多种结构如下图：
