防爆定量控制系统产品概述
随着工人工资不断上涨，自动控制已成为趋势。防爆定量控制系统是目前很多企业都会用到或是都需要改进的
项目之一，尤其是易燃易爆的化工计量场所，它具有操作简便易学，直接替代了人工打料、手工配料，同时本
系统显示直观，手动控制或自动控制相结合等特点，特别适用于企业的掺油、掺水、掺药、配料、定量注水及
各种液体或气体的定量控制。目前一些现在仍采用人工操作罐装/打料/配料，同时也不想投入太多成本，就想提
高工作效率的企业建议采用本系统。

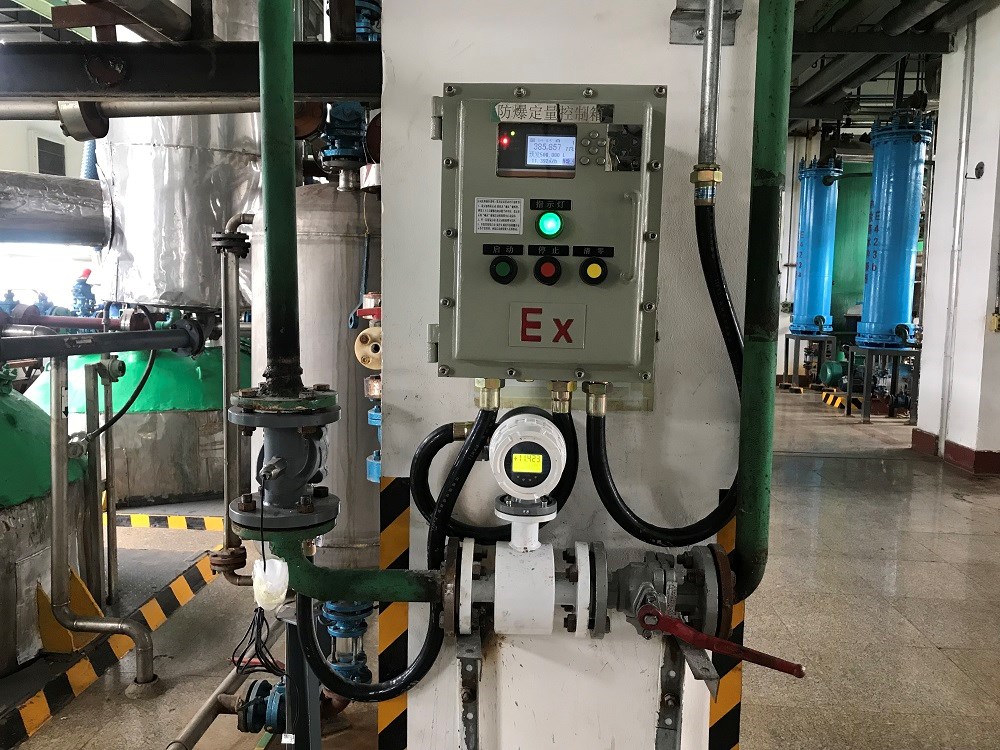

一、防爆定量装料系统的组成
1、防爆型流量计：这是控制的基础，直接影响控制的效果，因此基本要求是测量精度越高越好，有信号输出功
能；同时流量计种类较多，要选择合适的流量计。

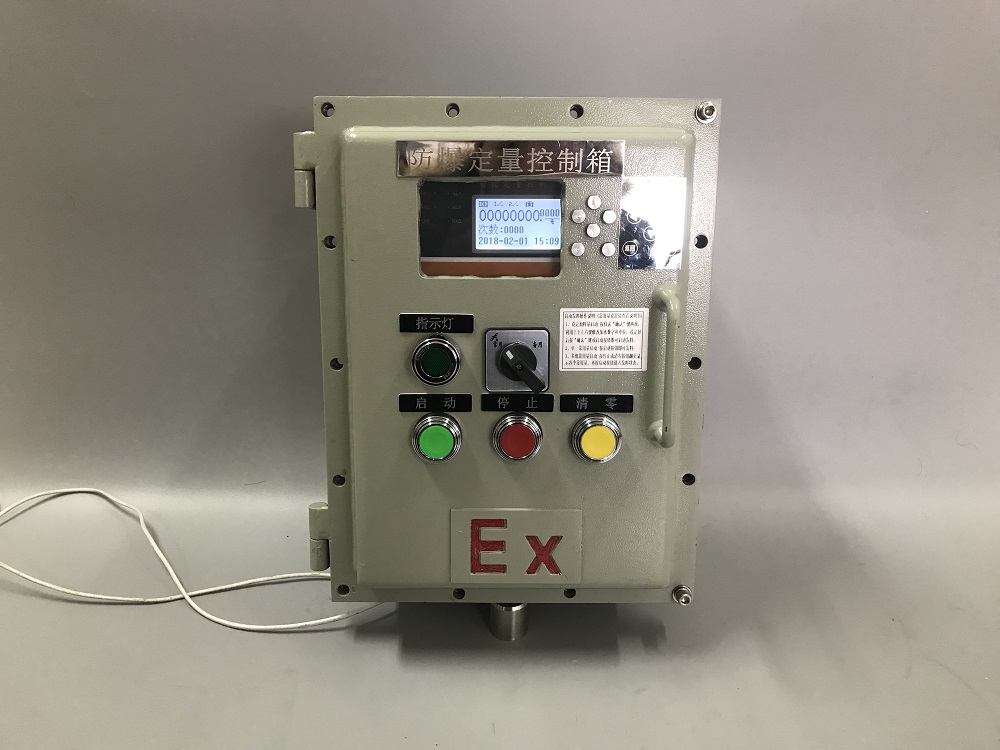

2、WS防爆型定量控制仪：内含WS全智能中文操作定量控制仪、内部控制线路及组件、外部控制按纽和指示灯
等，箱子的标准尺寸400*300*200mm（高*宽*厚），供电电源统一给控制器供电，其他设备如流量计、电磁阀
均有控制器内部直接供电；并可输出4-20mA、RS485等信号到其他控制设备上，还可加接打印功能。
3、断流设备：可以单独或同时控制管线的泵和电磁阀、电动阀，输出有多路时可以进行多路转换；控制泵时需
要知道泵的功率并在现场加接接触器，接触器的线圈供电由控制器完成；加接电磁阀是因为起到即停即开的作
用，有利于控制精度的提高。
二、主要技术参数
主要部件 | 防爆智能定量控制仪、防爆流量计、防爆控制阀 |
适用流体 | 气体、液体 |
供电电源 | 24VDC/220VAC |
外形尺寸 | 400*300*200或其它 |
环境条件 | 环境温度：-20℃-60℃ |
输送方式 | 通过泵抽，功率10KW以内可以直接用控制箱进行控制，大功率需加接触器进行转换 |
操作面板 | 全中文液晶、可选配遥控操作 |
控制单位 | 升、立方、吨、公斤 |
打印功能 | 可定量打印、即时打印、定时打印 |
输出信号 | 瞬时流量：4-20mA或其它 控制信号：4-20mA或其它 通讯信号：485 |
远程控制 | 配套触摸屏或计算机进行集中控制与操作 |
三、主要功能
1、设有大、小阀控制，分别控制大流量和小流量，达到精确的定量控制；
2、配有溢料、憋泵接口，发生溢料、憋泵时关闭打料即时保护；
3、可查看总累积、瞬时流量、时间、流量计输入信号值等，并设有打料次数、每次打料起止时间、每次打料量、日或月累计等查询功能；
4、可配打印机进行实时打印功能，打印功能包括打料起止时间、打料量、实际打料量、打料名称（根据客户要求自由设定）；
5、断电设定数据保存，并保持打料前的工作状态。
6、控制仪与控制器完全自主研发，因此如需其他功能我们可作量身订制；
四、控制方法
通过流量计测量流量 ，控制仪表接收信号，在控制仪表里设置定量值。定量值达到后电磁阀、水泵 断电停止工作。

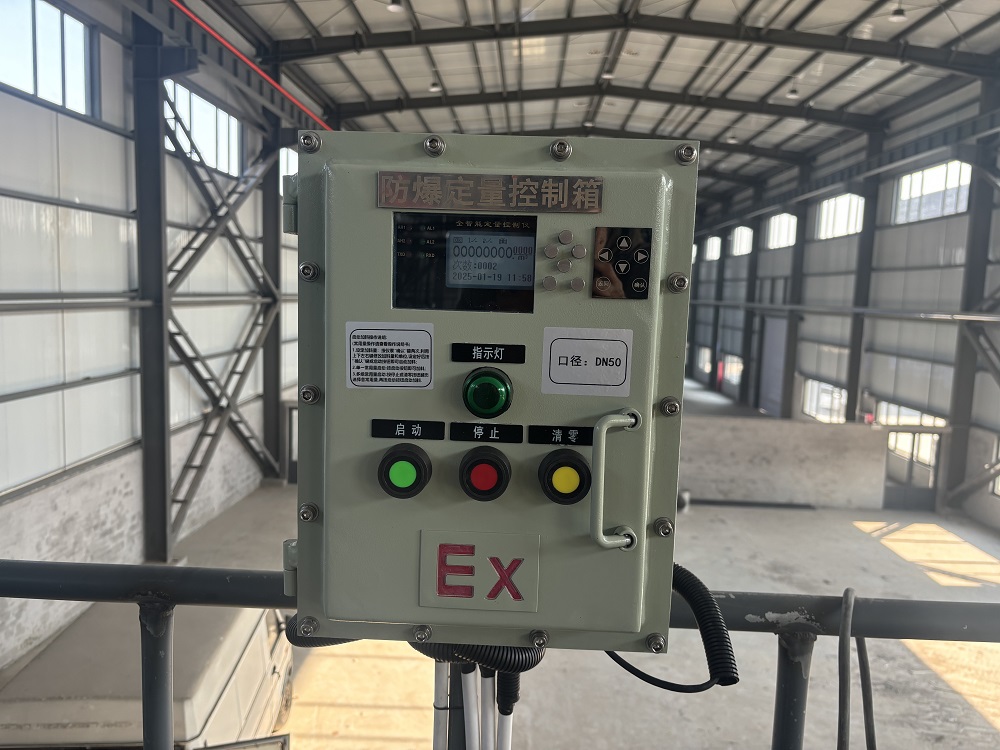

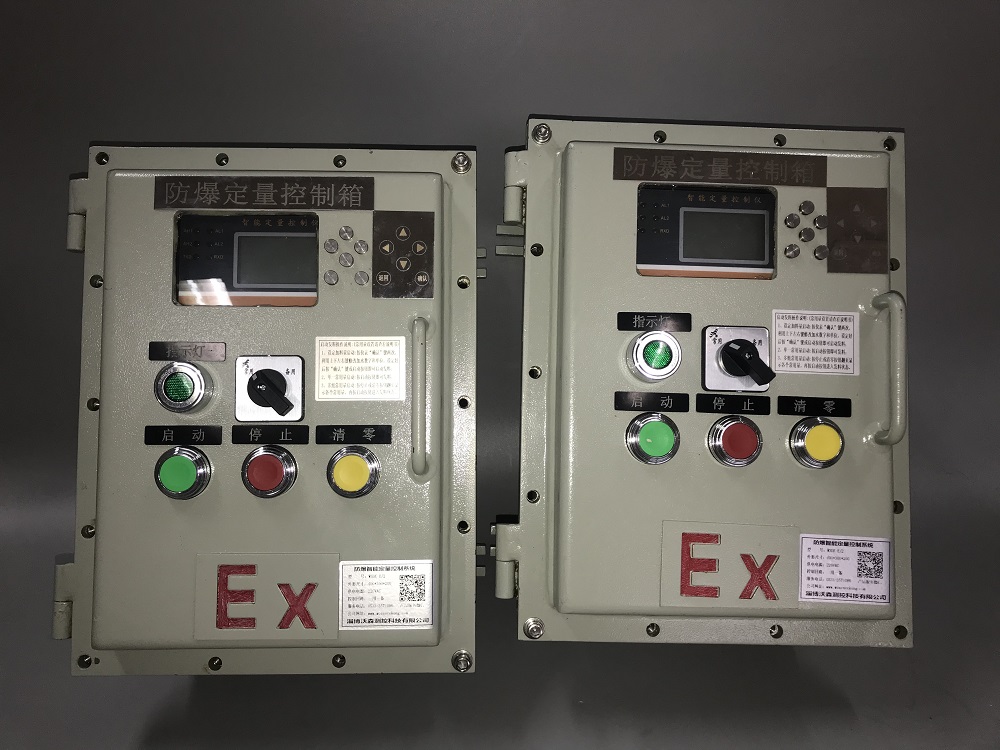

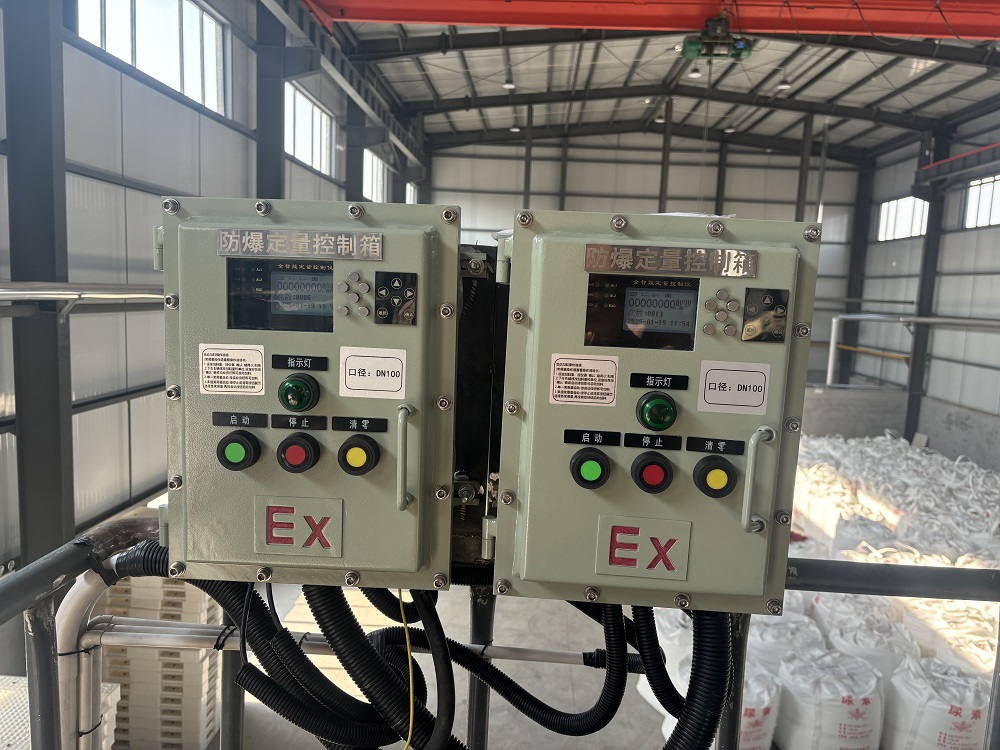

防爆仪表箱几个开关的作用：
系统启动：设定完需要的定量后按此按钮，电磁阀会自动打开，测量介质通过管道。
系统停止：运行过程中可以任意停止系统。
系统清零：可以清零累计量。
